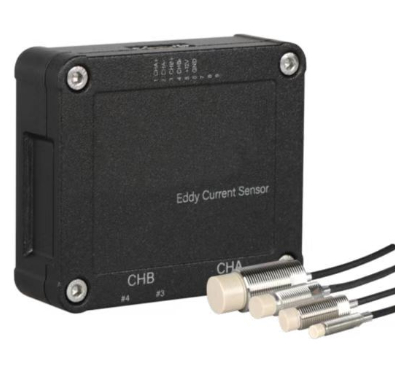

ZED53可定制差动电涡流位置传感器特点：

(1)、无磨损与非接触测量，差动原理

(2)、高精度（最高优于±0.3 %FSO）与高分辨率（最高<0.002 %FSO）

(3)、高温度稳定性（最高优于±0.003 %FSO/°C）

(4)、安装简单，um级的安装精度

(5)、支持探头定制（探头的量程、形状、材料、导线长度可以定制）

(6)、可测铁磁与非铁磁材料

(7)、适用于复杂的工业环境：污垢、压力、 高/低温度

    在涡流差动系统中，感应电桥中的两个线圈安装在两个独立的传感器中。并不是一个有源线圈和一个参考线圈，而是两个传感器都包含有源线圈，这两个传感器通常放置在目标的相对两侧或目标枢轴点的相对两侧。当目标靠近一个传感器时，它会远离另一个传感器，从而增加电感电桥一条腿的阻抗，并降低另一条腿的阻抗。这种推挽效应放大了每位移的线性输出，并消除了对增加噪声和漂移的求和放大器的需要。因此，差分系统比单端系统提供更高的分辨率和热稳定性。

影响测量精度的因素

(1)、目标板尺寸：目标板尺寸应大于探头尺寸的3倍，且在探头直径的3倍空间内存在除目标物外的其他导电材料将造成线性的恶化；

(2)、目标材料：被测目标材料如果不使用指定的材料将使非线性、温度稳定性与参数表产生差异，用户可在重新标定之后正常使用；

(3)、目标厚度：目标导体的厚度至少是4倍肌肤深度以上，对铝合金材料目标厚度大于0.4mm。如果两个测量探头测量目标同—位置的正反面，建议目标厚度大于1mm。

(4)、调零过程：安装探头时按照调零步骤进行操作，在第1、2步骤中尽量准确的将电压调整到Vref和0V。如果零点位置偏差较大可能造成非线性、温度稳定性的恶化；

(5)、探头匹配：为保证传感器达到出厂标定的性能指标，4个测量探头的编号与通道编号对应连接，不可随意配对安装；

(6)、固定结构：测量探头的固定结构应尽量稳定和紧凑,复杂的传动链和热膨胀系数高的框架材料将恶化测量的温度稳定性；

(7)、角度偏差：目标板在运动过程中与测量探头表面不平行，造成线性的恶化，但对噪声和温漂系数影响不大，用户可在重新标定后正常使用。

屏蔽探头和非屏蔽探头

（1）、非屏蔽探头

线圈用PEEK材料封装 电磁场分布范围大 测量范围大需要更大的被测面尺寸 对相邻导体的抗干扰性差

（2）、屏蔽探头

PEEK封装与金属外壳平齐 电磁场分布范围小，测量范围小 对相邻导体的抗干扰性强

校准

为了保持ZED53传感器具有最优的综合性能（特别是温度稳定性），传感器不提供用于调整灵敏度和零位的电位器。如果遇到更换目标材料、目标尺寸偏小、测量探头周围有其他金属等特殊情况需要重新标定，则可以记录下位移与输出电压的对应关系，利用数字校正的方式进行优化。通常情况下，数字校正比模拟校正更能保持传感器的综合性能。

安装方式

（1）、螺纹探头

螺纹固定是比较常用的固定方式，有以下两种固定方式，探头需要伸出金属螺母或固定板一段距离，具体数值见探头尺寸图。

由于螺纹间隙的存在，探头的安装角度可能存在一定的误差，选配和探头接触紧密的螺母可以一定程度上减小误差。

（2）、光杆探头

光杆探头可以采用圆周抱死固定，可提供稳固的固定效果。探头需要伸出金属夹具一段距离，具体数值见探头尺寸图。
