突破高温扫描难题：高温芯棒弯曲度检测，就选英国真尚有线激光轮廓扫描仪ZLDS210！

应用前景

芯棒是用于压制方向在压坯或烧结体内成形轮廓面的模具的部件，是轧制无缝钢管的重要工具之一，芯棒工作环境恶劣，对材质要求严格，属于专用特种工具。芯棒一般的生产步骤为材料熔炼—锻造—热处理—机械加工—镀铬，在经过这么多道的工序处理，那么芯棒在加工后的检测就显得犹为重要。由于芯棒高温情况下会产生形变，而芯棒的弯曲度是决定芯棒质量的重要因素，所以我们必须要在高温的环境下检测其弯曲度，得出具体的偏移角度，根据得出的偏移角度用设备重新加工压直。传统的人工的检测和处理不仅成本高而且精度差，一种非接触式测量方法显得很重要。

测量环境

芯棒弯度的扫描，被测物体温度是600度左右，传感器周边环境是40度左右，芯棒用多个支架来支撑，如图1。

图1芯棒工作环境示意图

目的与需求

主要是要检测出传感器距离圆柱芯棒的水平与垂直方向的最小值（反映芯棒弯曲程度），并且得出该点的位置信息，根据芯棒在某点的弯曲程度和位置判断重新把芯棒压直。

方案实施

首先是把高温下的芯棒固定于多个支架上，然后把两个ZLDS210传感器分别安装于芯棒的水平面和垂直面，两者是相互垂直的，芯棒传动，每到特定的检测点就给两传感器发信号，这样该点到两传感器的距离最短距离就可以测量出来，如图2。

两传感器的测量值分别命名为X’与Y’，构成一个三角形，这样就可以通过软件计算处理得到芯棒的弯曲角度θ，如图3。方便快捷地反映出芯棒的成形质量，生产效率得到明显提高。

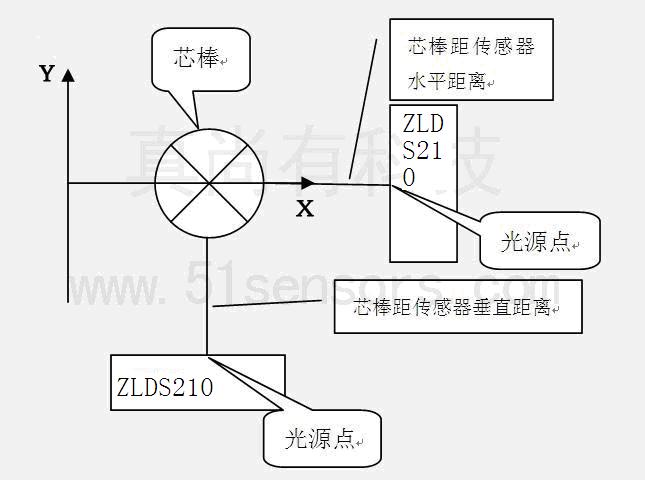

图2 ZLDS210传感器芯棒测量示意图

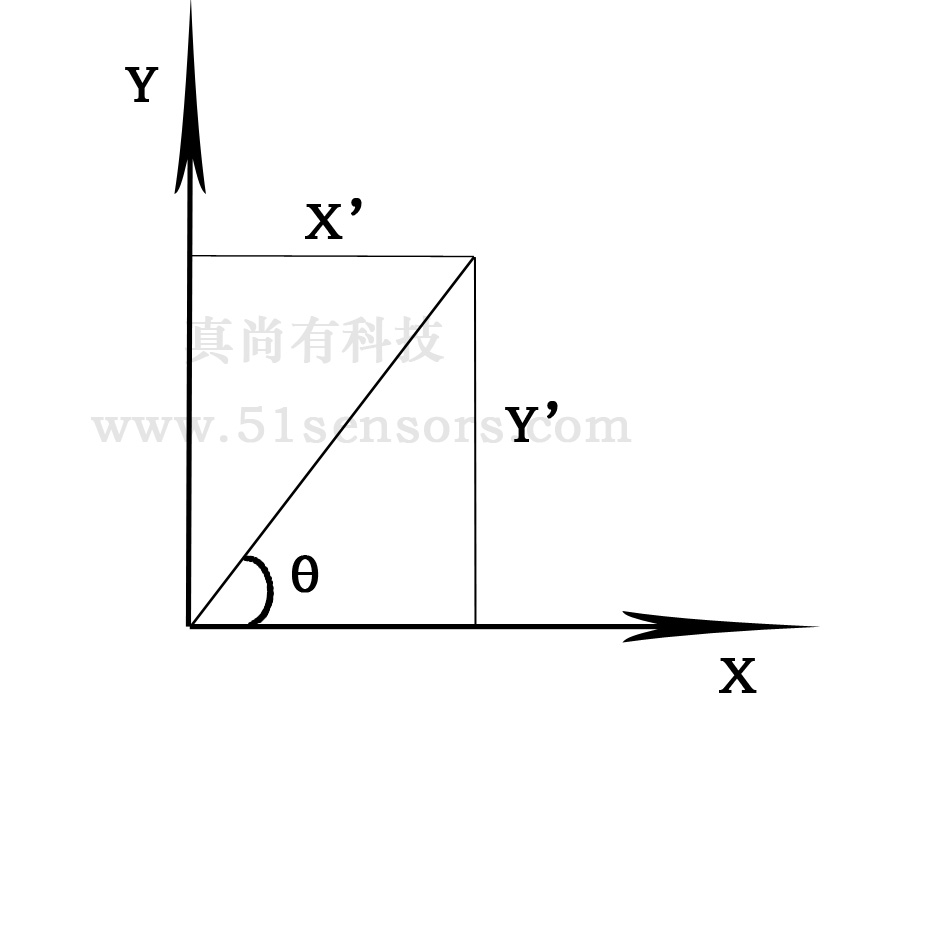

图3计算方法示意图

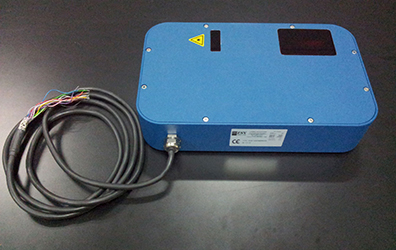

方案使用产品：ZLDS210二维激光传感器

ZLDS210传感器是一款非接触式精确测量的激光二维传感器。它是通过在平面上的扫描激光从xº到50º的偏移角度来完成计算的。根据漫反射聚焦成像原理它几乎可以测任何材料或液体的表面。它具有结构坚固，测量精确度高等特点，适用于二维测量与轮廓测量。

本产品是专门为二维或轮廓测量而设计的，可以用于任何类型的工业应用。如：钢铁、铁轨等相关测量，也可以用Y坐标的测量结果进行宽度或高度测量。
