高精度位移传感器EVCD系列晶圆沟槽深度测量 ,就找英国真尚有

在半导体行业中，晶圆硅片的质量直接影响到电子器件的性能和可靠性，尤其是在晶圆制造过程中，沟槽深度的精确测量至关重要。沟槽深度不仅影响硅片的电学特性，还决定了后续工艺的成败，因此，采用高精度的测量设备进行晶圆硅片沟槽深度测量，成为了行业的迫切需求。目前市场上可选择的检测方案主要包括传统机械测量和现代光学测量。尽管传统的机械测量工具如深度计、游标卡尺在某些情况下易于操作，但其测量精度和效率往往无法满足高标准的半导体制造需求。另一方面，光学测量方法如激光测距仪和共焦显微镜等提供了更高的测量精度和更快的采样速度，但在复杂表面形状和多层材料的测量上仍面临挑战，因此市场亟需一种既能提供高精度又能适应多种材料的测量方案。

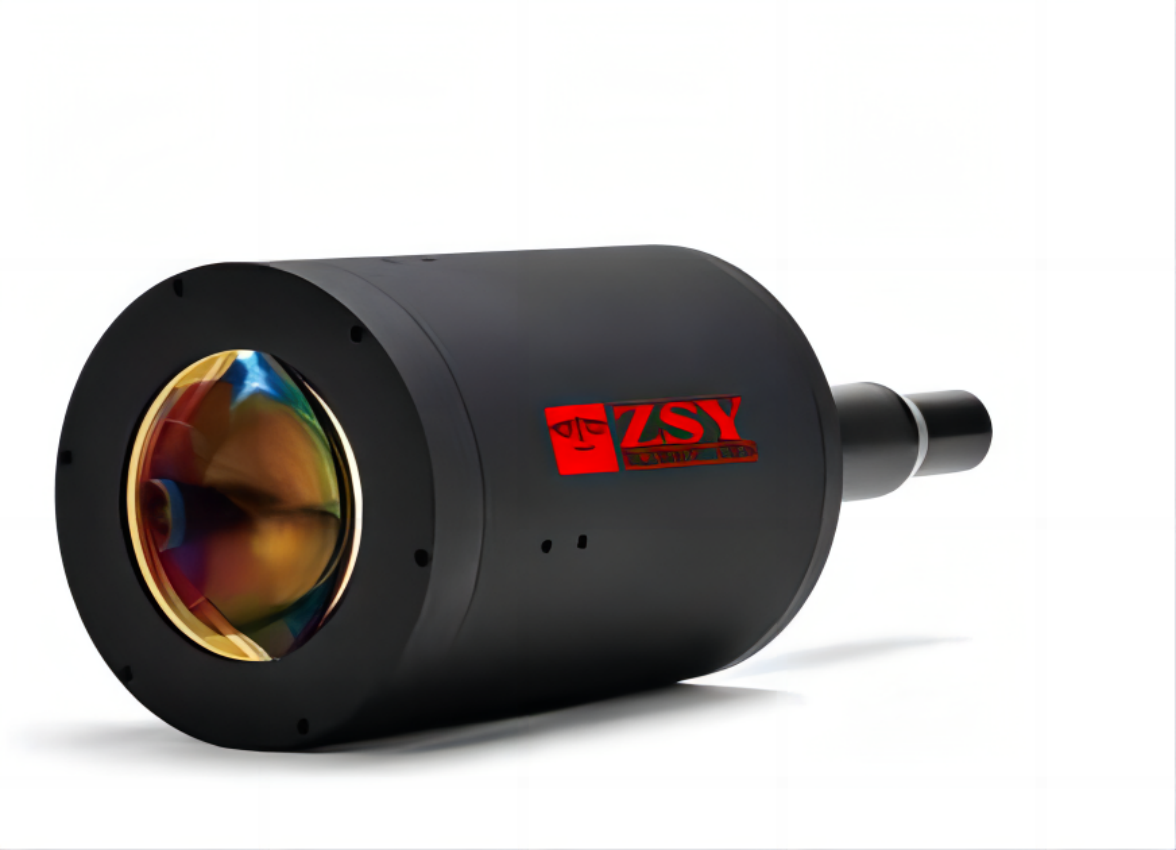

在这一背景下，英国真尚有的EVCD系列光谱共焦位移传感器应运而生，成为晶圆硅片沟槽深度测量的理想选择。该系列传感器采用先进的光谱共焦技术，能够在极小的光斑尺寸下实现卓越的测量精度。EVCD系列光谱共焦测位移传感器的分辨率高达1nm，线性精度可达±0.01%F.S.，特定型号如Z27-29的精度更是可以达到±0.01μm，这种精度使得它在晶圆硅片的微细沟槽测量中，能够轻松应对极为严苛的要求。与传统的测量方案相比，EVCD系列共焦传感器在多材质适应性和复杂形状测量能力上展现了独特的优势，它不仅可以稳定测量金属、陶瓷和玻璃等多种材料，还能在弧面、深孔、斜面等复杂形貌上进行无缝测量，最大可测倾角达到87°，此外，EVCD系列共焦位移传感器支持多层测量，能够在单次测量中识别多达五层不同介质，为复合材料分析提供了强有力的支持。

为了提升用户体验，英国真尚有还为EVCD系列光谱共焦传感器配备了先进的软件功能，支持多种测量模式和数据处理功能，确保测量结果的准确性和可视化分析的便捷性。这种智能化的设计不仅缩短了开发周期，也大大提升了工作效率。综上所述，英国真尚有的EVCD系列光谱共焦传感器凭借其高精度、多材质适应性和强大的测量能力，为晶圆硅片沟槽深度测量提供了理想的解决方案。随着半导体行业对测量精度和效率的要求不断提升，EVCD系列高精度位移传感器必将在未来的应用中发挥更加重要的作用。通过技术创新，英国真尚有正在引领高精度工业测量的发展潮流，为各类高端制造行业提供更加可靠与高效的测量工具。针对特殊应用，市场上绝大多数品牌不支持定制或者无法小批量定制，有些即使能定制但费用高昂，而英国真尚有持续提供小批量、低成本定制传感器或方案，既满足了项目的特殊要求，又兼顾了低成本，直接促成了多个项目的成功。
