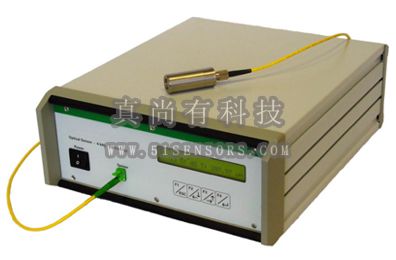

英国真尚有_光谱共焦传感器 | SCE(IR)-PRS-C1-18

SCE(IR)-PRS-C1-18光谱共焦传感器配合红外线灯光进行工作，完美适用于非接触式厚度测量，即便材料的一面不透明。凭借着较大的测量范围（18 µm 至 3000µm），该传感器可广泛应用于晶片、太阳能电池和塑料产品的质量保障和生产中的多项测量任务。SCE系列传感器不同寻常的高动态性能和卓越的信噪比可以确保具有不同反射强度的表面上最佳的测量结果。

画册下载

真尚有画册_光谱共焦传感器SCE V1.0.pdf

返回列表

主要特点技术规格安装尺寸测量原理成功案例行业解决方案应用领域

SCE(IR)-PRS-C1-18光谱共焦传感器特点：

较大的层厚度测量范围；
抛光的和粗糙的表面；
透明的和不透明的材料；
从单面进行测量；
在线和离线；
较高的横向分辨率；
距离测量（可选）；
简单集成；
无损伤测量；
坚固耐用；
自动光量控制；
较大的测量间距公差范围；

SCE(IR)-PRS-C1-18光谱共焦传感器应用领域：

SCE(IR)-PRS-C1-18光谱共焦传感器配合红外线灯光进行工作，完美适用于非接触式厚度测量，即便材料的一面不透明。凭借着较大的测量范围（18 µm 至 3000µm），该传感器可广泛应用于晶片、太阳能电池和塑料产品的质量保障和生产中的多项测量任务。SCE系列传感器不同寻常的高动态性能和卓越的信噪比可以确保具有不同反射强度的表面上最佳的测量结果。

SCE(IR)-PRS-C1-18光谱共焦传感器技术规格：

传感器	SCE(IR)-PRS-C1-18
应用	距离、厚度
测量次数/秒	4000
干涉测量范围	18-3000um
精度	对于测厚>24um, 精度<±0.1%fs< span=""> 对于测厚<24um, 精度±0.7um1)；±0.2um（硅）
分辨率	7 x 10^-5 x最大测量范围(15 位)
重复性	2 x 10^-4 x最大测量范围
测量通道数	1
与外部设备同步	触发脉冲输入，同步输出，3个编码器输入
接口	USB、RS232、RS422、2个模拟量（0-10V）
传输速率	RS232（9600-921600波特）、RS422（9600-921600波特）， USB虚拟串口（921600波特）
光源	SLD 超辐射发光二极管
光纤长度	2m-50m （单模光纤）
光纤连接器	E2000
操作温度	+5℃—+50℃
尺寸（长 x 宽 x 高）	310x260x115mm
重量	5Kg
系统电源	85 - 264 VAC / 47 - 63 Hz
功率	15W
订货号	Xxx
