共焦位移传感器EVCD系列MEMS芯片结构分析 ,就找英国真尚有

2025/06/18

在现代工业生产中,产品的表面形貌测量与评价至关重要,特别是在半导体、电子和精密制造等领域。为了确保产品的质量与性能,准确的形貌测量技术成为生产流程中不可或缺的一环。测量环节不仅需要高精度和高效率的设备,还必须具备对各种材料和复杂形状的适应性,以满足不同产品的检测要求。

市场上有多种形貌测量方案可供选择,包括传统的接触式测量仪器和先进的光学测量设备。接触式测量仪器如轮廓仪和粗糙度仪虽然在某些情况下可以提供较为精准的测量,但其接触式操作往往会对样品造成损伤,且不适合测量柔软或微小的组件。光学测量仪器如激光传感器和共焦显微镜能够实现非接触式测量,适用于多种材料的表面形貌检测,但不同设备之间的性能差异和复杂的操作流程可能导致测量效率下降,尤其是在面对复杂形状时,往往难以获得理想的结果。

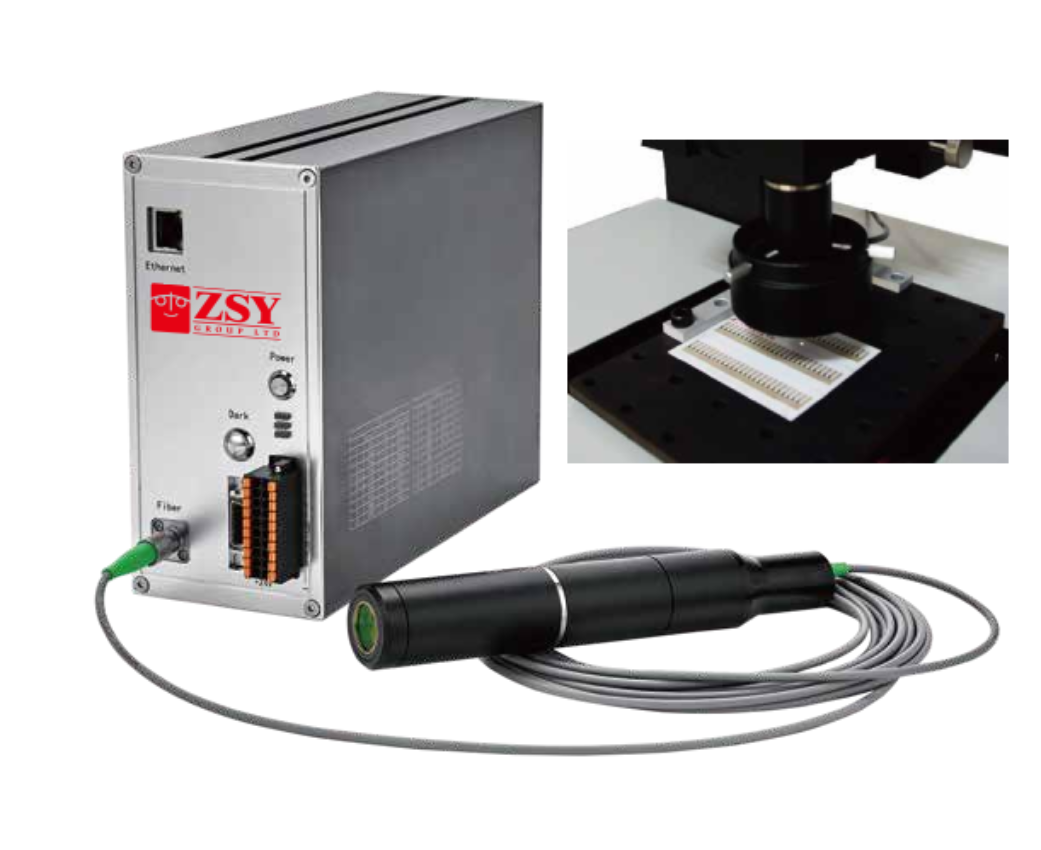

在这一背景下,英国真尚有推出的EVCD系列光谱共焦测位移传感器成为了一种理想的解决方案。凭借其非接触、高精度的测量能力,满足了现代工业对形貌测量的严苛要求。该系列传感器能够在高达33,000Hz的采样频率下进行测量,分辨率最高可达1nm,线性精度可达±0.01%F.S.,部分特定型号的精度更是达到了±0.01μm,超越了许多同类产品,并确保在复杂的工业环境中保持稳定的测量结果。EVCD系列共焦位移传感器具有诸多优势,其最小探头外径仅为3.8mm,使得在狭小空间内的测量成为可能,同时,其模块化设计和多角度探头的配置使得用户在不同的应用场景中都能灵活应对,能够测量弧面、深孔和倾斜面等复杂形状。此外,EVCD系列共焦传感器支持多种通信接口,便于与现有系统集成,提升了整体的检测效率。



通过比较,EVCD系列共焦位移传感器在准确性、适应性及操作便利性方面显著优于传统的光学测量和接触式测量设备,能够稳定测量金属、陶瓷和玻璃等多种材料的形貌,并在单次测量中识别多达5层的不同介质,适用于复合材料的分析。这种高效、精准的测量能力使得EVCD系列共焦位移传感器成为现代企业提升生产质量、降低成本的得力助手。随着工业技术的不断发展,形貌测量的需求将愈发增加,英国真尚有的EVCD系列共焦传感器凭借其卓越的性能,日益成为各行业在形貌测量领域的首选设备。无论是在3C电子、半导体还是新能源等领域,英国真尚有的EVCD系列光谱共焦测位移传感器都展现出强大的市场潜力,将为行业的进步提供坚实的支持。针对特殊应用,市场上绝大多数品牌不支持定制或者无法小批量定制,有些即使能定制但费用高昂,而英国真尚有持续提供小批量、低成本定制传感器或方案,既满足了项目的特殊要求,又兼顾了低成本,直接促成了多个项目的成功。
