英国真尚有_太赫兹传感器|太赫兹测厚系统|TH-S10X系列

TH-S10X系列

TH-S10X系列太赫兹测量系统利用脉冲太赫兹波提供对单层和多层厚度，密度，基重和厚度的精确测量。

每秒进行1,000次测量，而无需核辐射或电离辐射，可测量低至50微米的厚度。它适用于不透明和半透明的材料的非接触式测量。

TH-S10X系列太赫兹长测量系统由5个部分构成，分别为:控制单元、传感器头、发射器和接收器、配件和夹具、软件。其中TH-S11X控制单元是系统的核心，可监测和控制太赫兹生成和检测的各个方面。TH-S11X控制单元通过与各种传感器头配对，就可以创建一个完整的系统，以高速率进行高精度测量。

返回列表

主要特点技术规格安装尺寸测量原理成功案例行业解决方案应用领域

对于许多产品而言，准确测量多层厚度的能力对确保质量一致、最大限度地减少缺陷和减少材料使用至关重要。而TH-S10X系列太赫兹测量系统提供了一种具有非接触式测量、适用于不透明和半透明材质、多层厚度测量、高分辨率和高精度等多种优势的测量解决方案。

TH-S10X系列太赫兹长测量系统由5个部分构成，分别为:控制单元、传感器头、发射器和接收器、配件和夹具、软件。其中TH-S11X控制单元是系统的核心，可监测和控制太赫兹生成和检测的各个方面。TH-S11X控制单元通过与各种传感器头配对，就可以创建一个完整的系统，以高速率进行高精度测量。

TH-S11X控制器主要特点：
1、紧凑的外壳
2、可以与多个光纤耦合传感器头配接
3、集成数据处理器
4、标准显示器和 USB 连接
5、可用于测量控制的数字输入

应用领域：

工业过程控制

太赫兹系统为连续制造应用生成实时测量值

质量控制和无损检测（NDT）

高精度、可重复性和可重复性

通过材料成像

太赫兹波穿透大多数材料，很容易发现缺陷，如空隙、裂缝和密度变化

光谱测量

时域脉冲太赫兹数据用于创建光谱测定，从而识别感兴趣的物体（例如，爆炸物，生物制剂）。

典型应用：

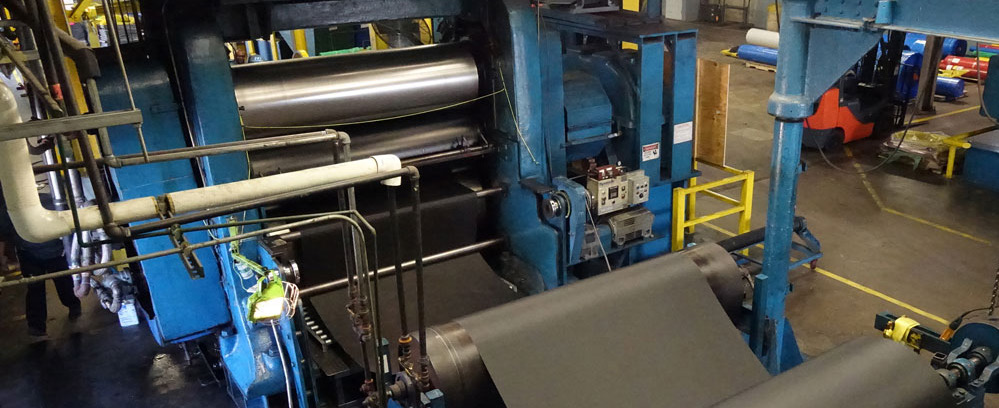

多层卷材厚度测量

轮胎帘布层厚度和帘线平衡测量

塑料包装的多层厚度监测

油管壁壁厚监测

泡沫等可压缩材料的密度测量

……

图片 (2).png

图片 6.jpg

控制器：TH-S1X

TH-S11X

探头：部分探头参数表

ZSY_Data Sheet-Gauge_TGC10yn_Compact_Sensor_v1_01.jpg

停产-ZSY_Data Sheet_LineScanGauge_TGL100n_v15_01.jpg

太赫兹技术：太赫兹辐射是位于微波和远红外之间的电磁频谱的一部分，频率范围为0.1 – 10 THz，波长范围为3毫米至0.03毫米。太赫兹辐射可用于测量和成像材料，产生高时间分辨率（低至微米），并且可以解析时间和振幅信息。这种类型的传感具有高信噪比，可以产生图像并可以观察内部结构。
