太赫兹测量系统TH-S10X系列塑料包装的多层厚度监测 ,英国真尚有_

说到包装瓶的质量检验，有几个关键点需要考虑。首先，要检查瓶子的整体外观，看是否有划痕、凹痕或表面不平等缺陷或瑕疵。其次，测量瓶子的尺寸，以确保其符合规定的规格。这包括检查瓶子的高度、直径和容量。此外，还要检查瓶子的密封和封口装置，确保其功能正常，不会泄漏。最后，还要检查瓶子上的标签和印刷是否准确和清晰。

由于塑料包装瓶的材料特性，测量其厚度是一项相当具有挑战性的工作。塑料是柔性材料，整个瓶子的厚度会有差异。这种不一致性使得使用传统方法很难获得准确的测量结果。

有不同的检测方法可用于测量塑料包装瓶的厚度。一种常见的方法是使用超声波检测，通过声波穿过瓶子，测量声波反弹所需的时间来确定厚度。超声波检测是非破坏性的，即使透过不透明的材料也能测量厚度，但它会受到温度和表面粗糙度等因素的影响。

鉴于太赫兹技术具有非接触测量、可以穿透塑料、能够同时测量多层厚度、高精度（因为太赫兹波的波长比微波或无线电波短，因此厚度测量的分辨率和精确度更高）等特点，太赫兹传感器在包装瓶的在线厚度测量中脱颖而出。与传统的厚度测量技术不同，太赫兹传感器可以轻松高精度地测量多层厚度。例如，对于包含EVOH阻挡层的薄壁多层包装材料，传统的红外测厚仪无法确定EVOH层的位置和材料的总量，并且只能测量对红外辐射足够透明的材料。但一个太赫兹传感器就可以区分和测量所有三层，即使材料是不透明的。

英国真尚有的TH-S10X系列太赫兹传感器已经成功应用于包装瓶在线厚度测量，每秒可获得1000个测量值，并且精度高达±0.5μm甚至是更好，最大检测速度能够达到每分钟300瓶。

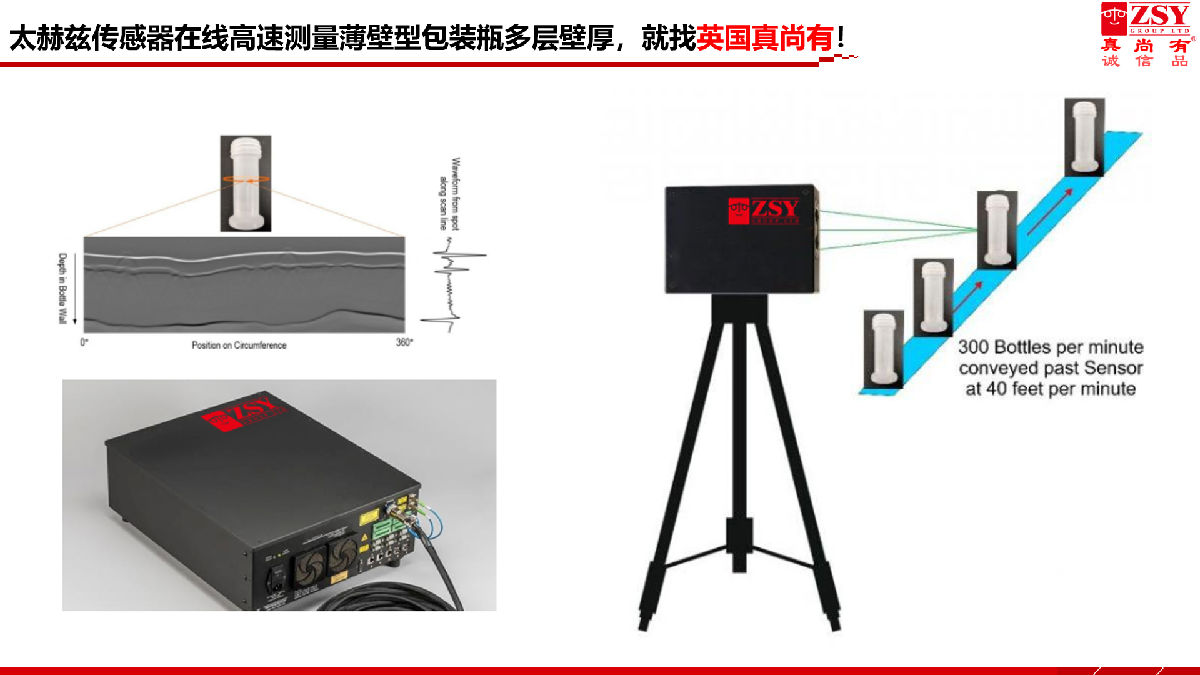

瓶身壁厚在线测量可以在瓶子制造之前（在瓶坯或型坯上）或成型后进行。由于英国真尚有TH-S10X系列太赫兹传感器在简单的非接触式反射配置中工作，因此设置TH-S10X系列太赫兹传感器进行在线测量非常简单。只需要将传感器放置在生产区域外的支架上，对准检测点，就可以测量通过检测点的成品瓶（成品坯瓶通过生产线以一定速度通过检测点），收集瓶子上单个高度的厚度结果。

而且英国真尚有TH-S10X系列太赫兹传感器还可以测量记录瓶子的厚度变化。比如下图展示的是太赫兹传感器测量指定高度处单个瓶子一周的内层厚度的变化。

图中线的灰度和强度对应于沿扫描线的波形中反射峰值的极性和幅度。Y轴是波形特征的时间，对应于瓶壁的深度。从图像中可以看到瓶壁层的横截面。

要确保有效的测量程序，需要注意以下几点。测量设备的校准对于保持精度和可靠性至关重要。应定期进行维护和校准检查，以确保最佳性能。同样重要的是要考虑瓶子的温度和湿度等因素，因为它们会影响测量结果。

但要想成功实施包装瓶的在线厚度测量，还需要关注以下几点。首先，传感器的校准对于确保精确测量至关重要。其次，测量过程中瓶子的正确定位和对齐对于获得一致的测量结果非常重要。最后，应定期进行维护和校准检查，以确保测量设备长期可靠。
